吸水率
木材泡沫的吸水率很高。其开孔结构类似于海绵。然而，松木纤维含有疏水性（即防水）成分，与山毛榉相比，可减少松木泡沫的吸水性。其还具有吸收水分的能力，与泡沫密度无关——是纤维的疏水性质，而不是孔隙的大小。一个主要的因素是山毛榉和松木泡沫在水中保持尺寸稳定——冷水中24 h后膨胀小于1%，因此有效地防止膨胀。然而，吸水可能产生的问题，可能促进真菌侵袭。对此可能的解决方案是在纤维混合物中添加混凝土。添加10%的混凝土可将榉木泡沫的吸水率从31 kg/m2降低到2 kg/m2。混凝土赋予泡沫更高的密度。替代的疏水添加剂是硅烷或蜡。然而，这两者都对泡沫的强度具有负面影响。
山毛榉和松木泡沫的吸水性
热学和声学特性
这种泡沫的一种可能的应用是隔热，可能以地砖或板材的形式。导热系数仅取决于泡沫的密度，木材树种没有影响。对于密度为45 kg/m3的泡沫，导热系数可低至0.036 W/mK。聚苯乙烯和木材纤维保温板材的值在0.029 W/mK和0.038W/mK的范围内，因此木材泡沫非常适合作为这些产品的替代品。
同样，其开放结构赋予木材泡沫作为吸音材料的优异性能。甚至高密度木材泡沫也可用于此处：例如，由松木纤维木材制成的密度150 kg/m3的30mm的试样相当于发泡聚苯乙烯的性能。在较低的密度下，优点是显着的：30 mm厚的密度为70 kg/m3的山毛榉泡沫样品产生的吸音效果类似于80 mm厚的聚苯乙烯。
在这两种应用中，耐火性很重要。标准EN ISO 9239-1的B2测试要求燃烧距离小于150 mm。木材泡沫试样（包括长纤维和短纤维）都通过了测试，燃烧距离和火焰持续时间相同。当木材泡沫与金属结构结合时，在复合板材中，燃烧距离和火焰持续时间显著减少。
结论
木材泡沫是一种新颖且有效益的材料，具有巨大的潜力，具有环境和经济优势。其可以在各种应用中取代石油基产品。作为几乎100%木材的产品，是安全的。原料是可再生的，可以是小尺寸的枝桠和碎片（价值很低，实际上是森林作业中的废弃物）。其来源也可以是纤维性农业废弃物和浓密植物。成品易于处理，不会产生绒毛，可以像其他木质材料一样锯切、粘合或钻孔，并产生很少的灰尘。无异味，无粘合剂，制成时也不含添加剂，因此避免了对健康风险的担忧。对基于可再生资源的轻质木质材料和隔热材料的需求不断增加。弗劳恩霍夫木材研究所（Fraunhofer Institute forWood Research）正致力于木材泡沫的进一步开发，目的是在不久的将来将这种材料商业化。

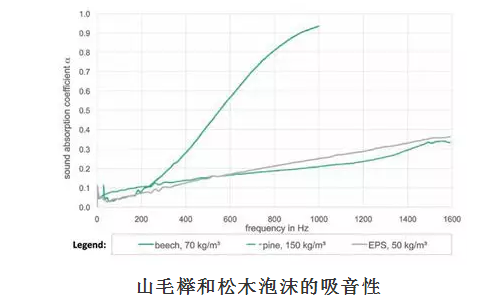

山毛榉和松木泡沫的吸音性
